SST Ancrages et équerres avec cale longue zingué au feu HD

Description: Les ancrages HD sont utilisés pour relier des éléments de construction en bois à une sous-construction en béton.

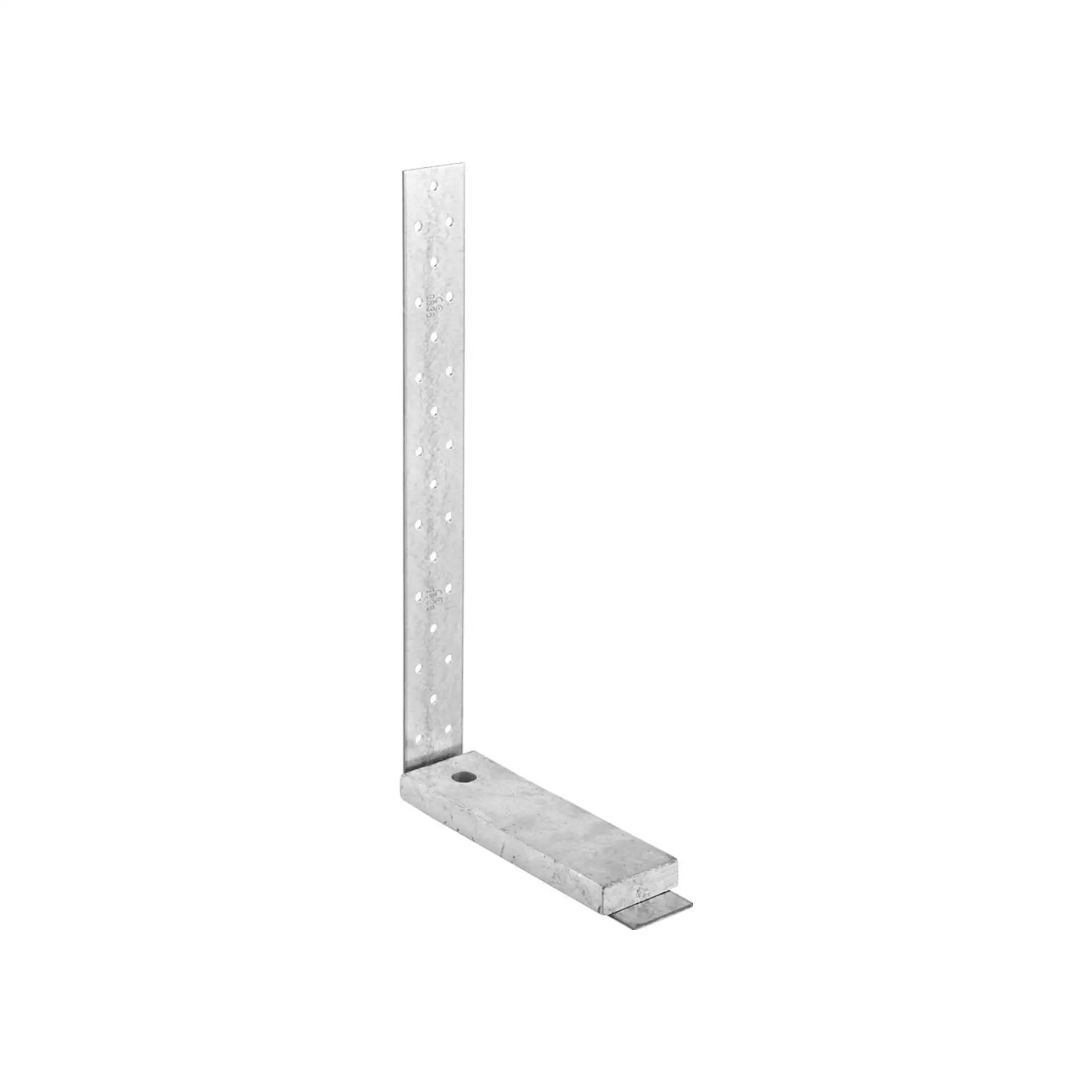

Les tirants HD sont constitués d'une tôle perforée galvanisée à chaud de 2-3 mm d'épaisseur, pliée en angle. Dans le côté horizontal, les tirants sont munis d'un trou pour des boulons M12, M16 ou M20 pour la fixation sur le béton. Une cale galvanisée à chaud de 15-20 mm d'épaisseur transmet la force de traction de la branche verticale à l'ancrage dans le béton.

Avantage(s): Les différentes tailles permettent de choisir les tirants HD les mieux adaptés à la charge et à l'installation.

Données techniques: Qualité de l'acier:
Cornière: S 250 GD +Z 275 selon DIN EN 10346
Plaque de calage: S 235 JR selon DIN EN 10025
Protection contre la corrosion:
Cornière: 275 g/m2 des deux côtés - correspondant à une épaisseur de couche de zinc d'environ 20 μm
Plaque de calage: Galvanisée à chaud sur tout le pourtour après usinage; épaisseur de la couche de zinc env. 55 μm selon DIN EN 1461

Champ d'application

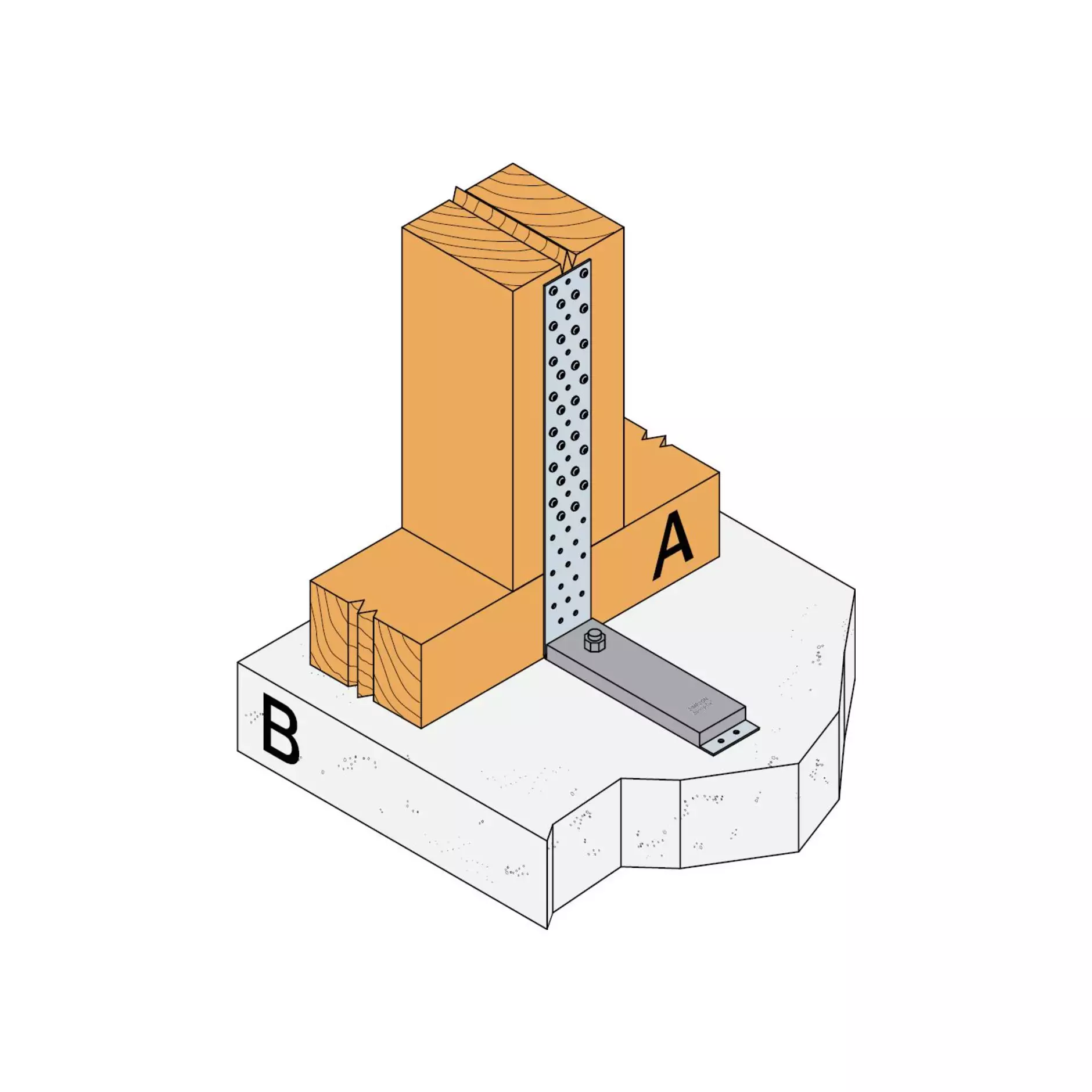

Ce tirant permet d'assembler de manière optimale des constructions en bois avec des sous-constructions en béton, comme c'est par exemple le cas de manière renforcée dans la construction à ossature bois.
L'utilisation de la plaque de support spécialement conçue garantit une exploitation optimale de la charge admissible des chevilles.

Exécution et spécifications

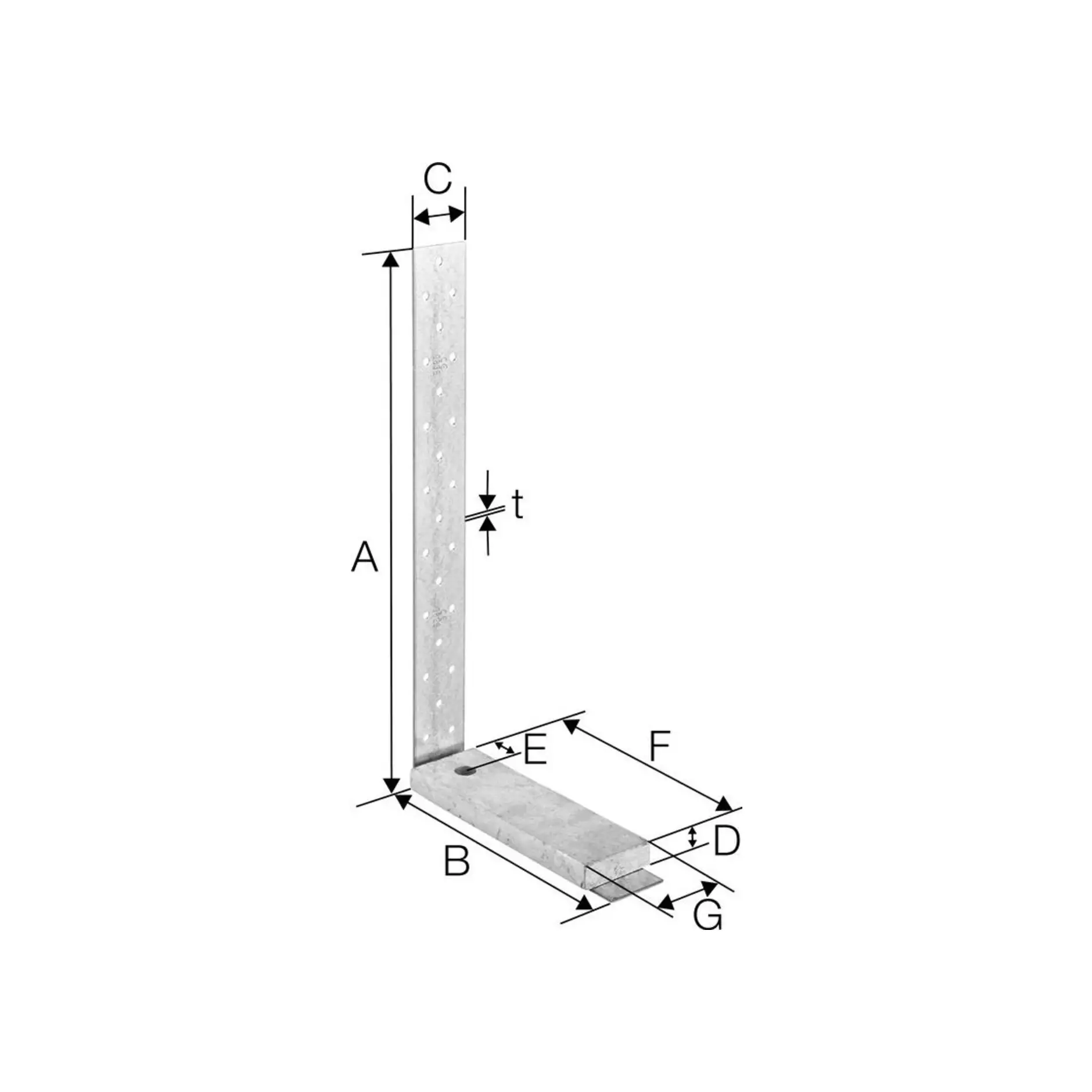

N° d'article	type	A	B	C	Brut CHF	UO
463042	HD340M12G-B	342 mm	182 mm	40 mm	33.50	par Pièce
463043	HD400M16G-B	403 mm	123 mm	40 mm	39.05	par Pièce
463044	HD420M16G-B	422 mm	222 mm	60 mm	53.90	par Pièce
463045	HD420M20G-B	422 mm	102 mm	60 mm	39.05	par Pièce
463046	HD480M20G-B	483 mm	123 mm	60 mm	48.30	par Pièce
