SST Equerres d'assemblage AH9035 zingué au feu
- 1707
- Description

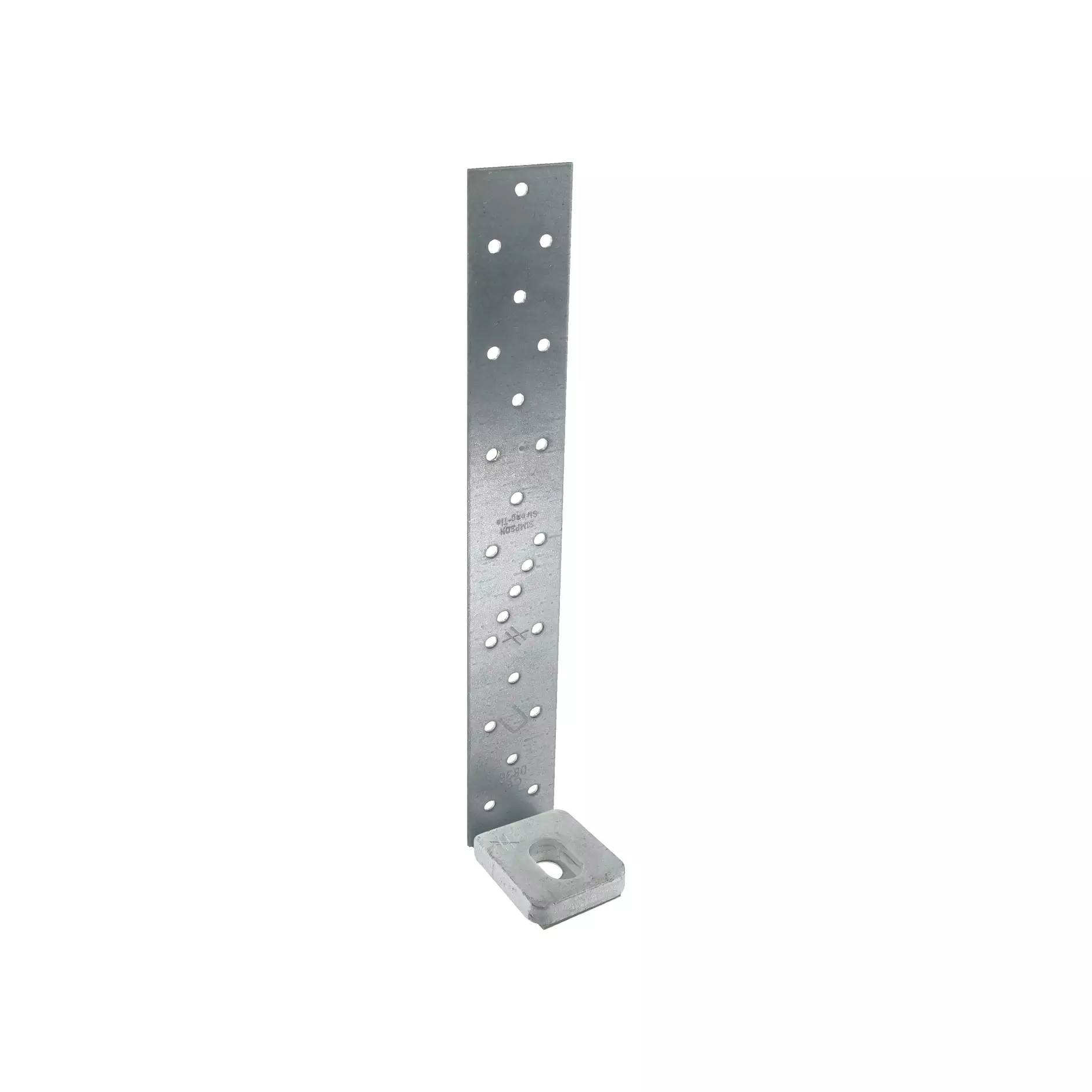

- Les tirants AH sont utilisés pour relier par traction des éléments de construction en bois au béton. Ils peuvent également être utilisés pour des raccords croisés bois/bois ou des raccords bois à d'autres matériaux de construction.
- Avantage(s)
- Grâce aux grandes longueurs possibles, les bois transversaux peuvent être facilement pontés.
- Livraison

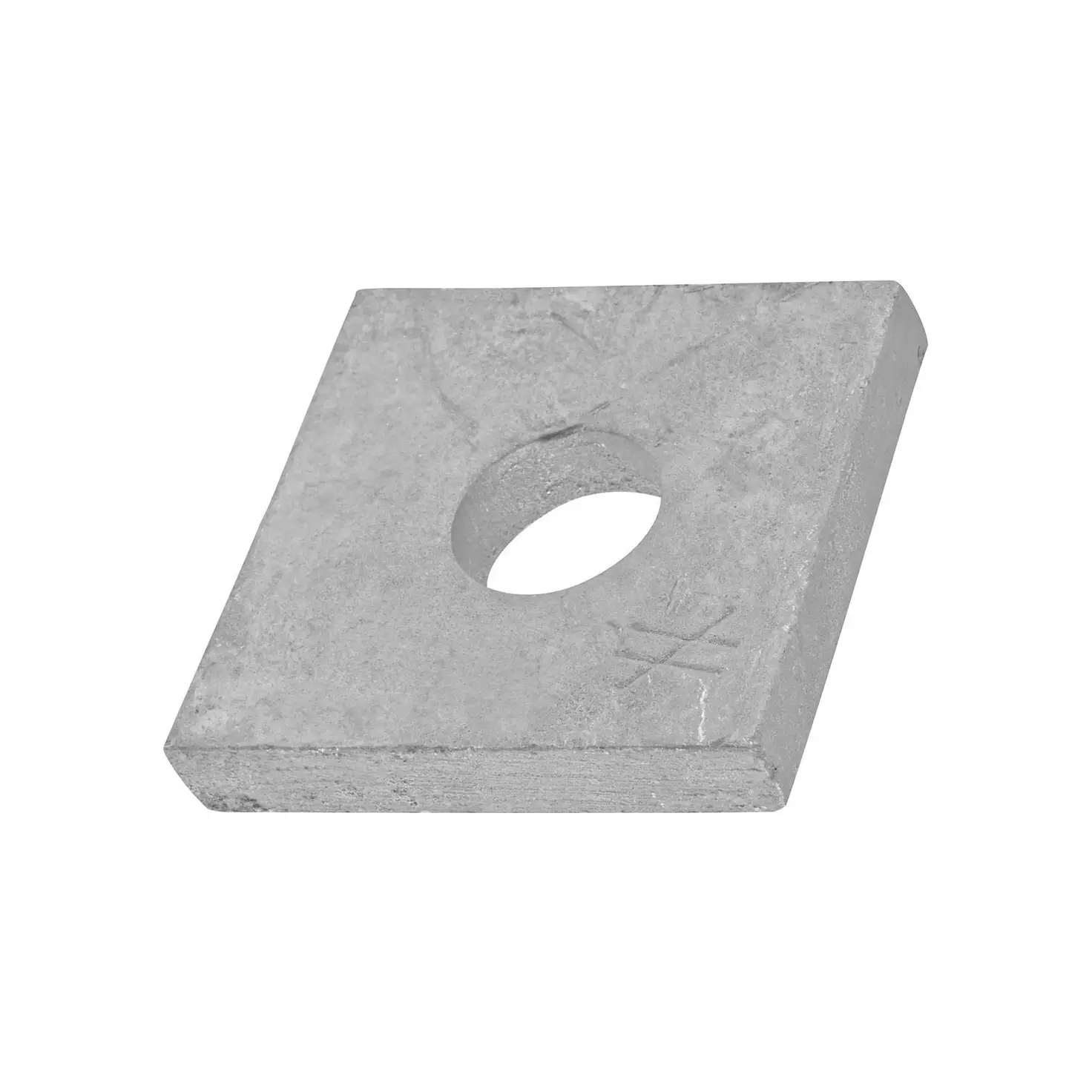

- La rondelle en U n'est pas comprise dans la livraison.
- Données techniques
- Qualité de l'acier:
S 250 GD +Z 275 selon DIN EN 10346
Protection contre la corrosion:
275 g/m2 des deux côtés - correspondant à une épaisseur de couche de zinc d'environ 20 μm
- Champ d'application

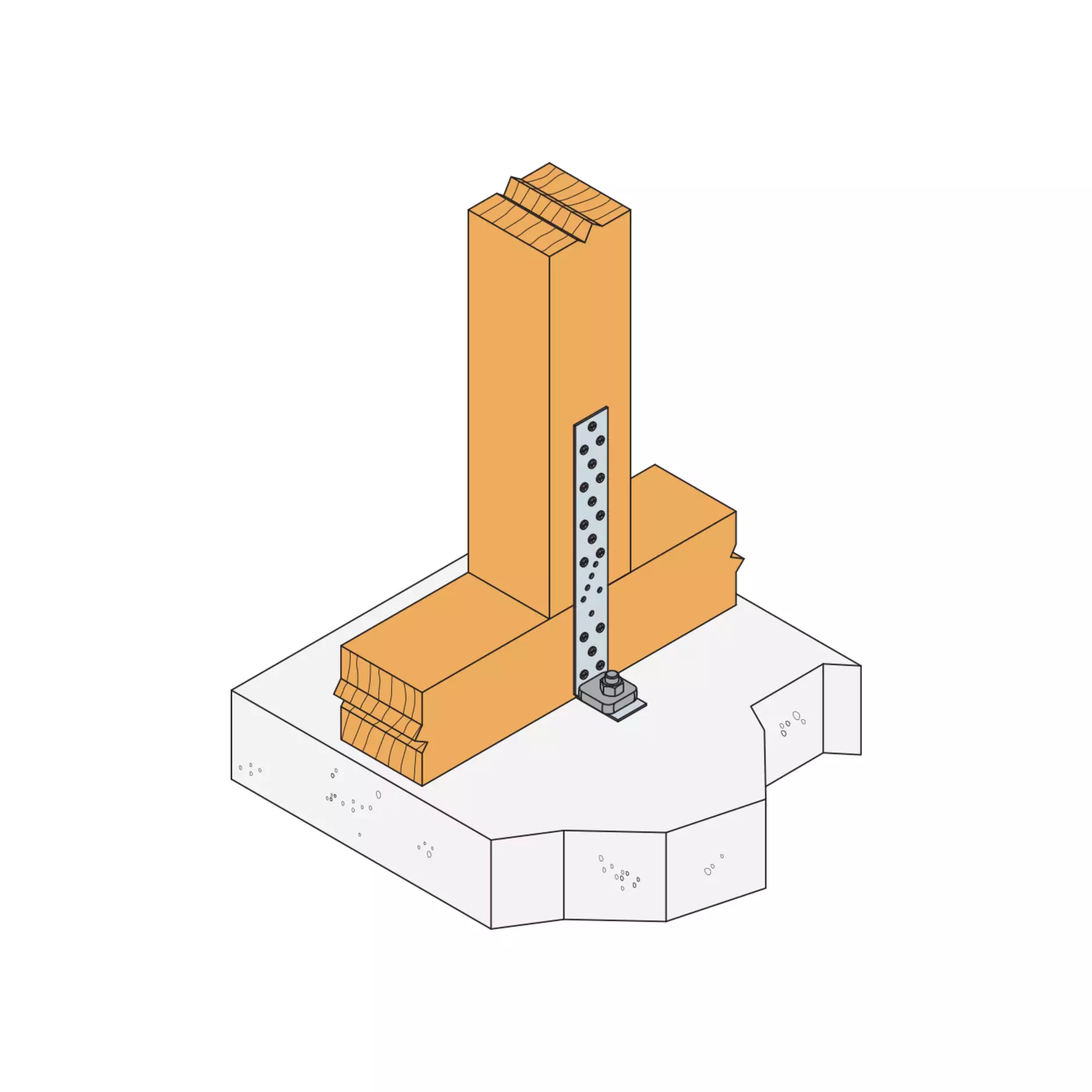

- Raccords d'éléments de construction en bois ou en matériaux dérivés du bois à des éléments de construction en bois/dérivés du bois ou en béton/acier.
- Notes d'application
- Pour la fixation sur le bois :
CNA4,0xℓ clous ou CSA5,0xℓ vis.
Pour la fixation au béton :

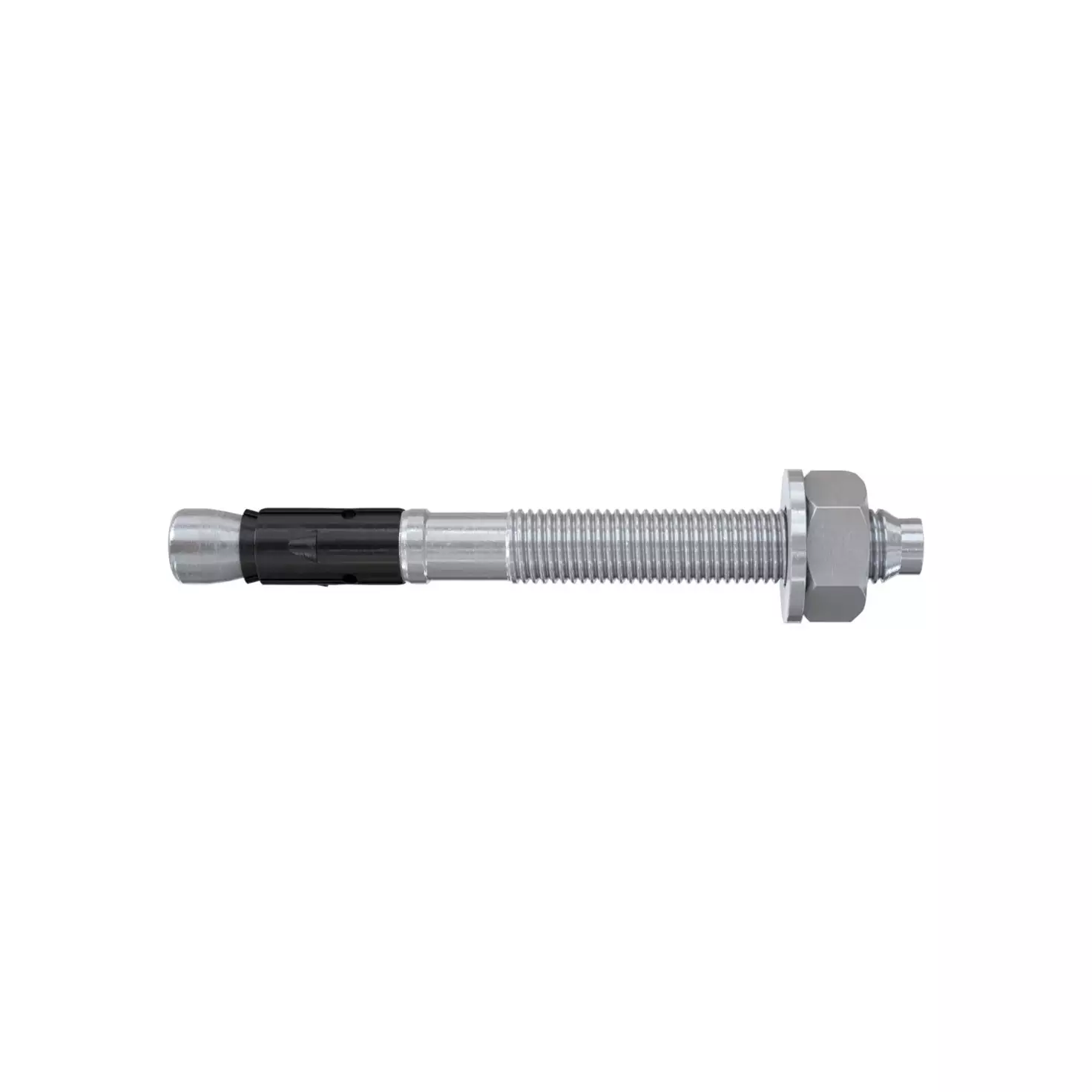

Boulon Ø12 avec rondelle US40/50/10, sauf pour AH9035, où un boulon Ø8 avec rondelle standard est utilisé.
Spécifications
- surface
- zingué au feu
- matériau
- tôle en acier
Exécution et spécifications

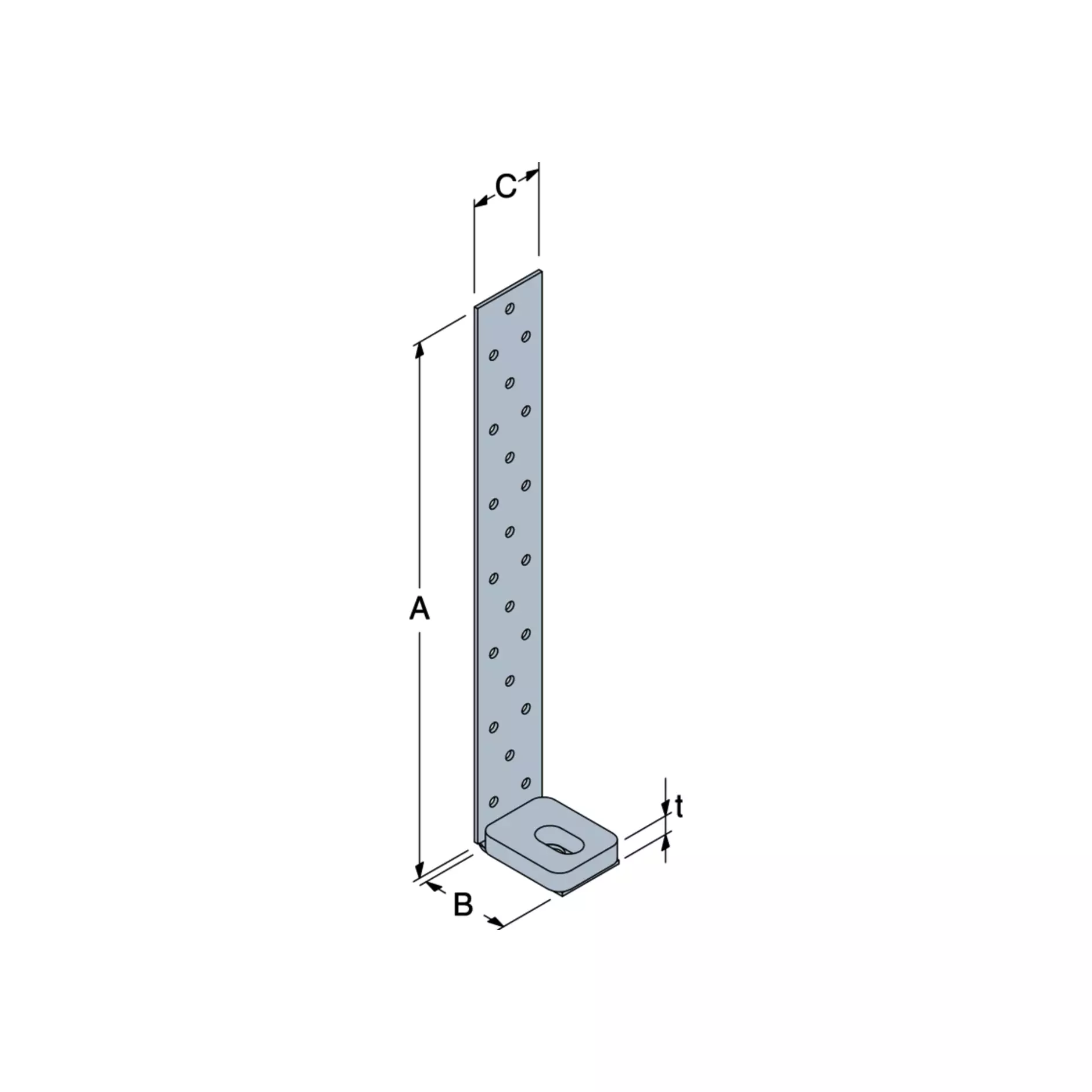

| Afficher les détails | N° d'article | type | A | B | C | Brut CHF | UO | Promotions |
|---|---|---|---|---|---|---|---|---|
462613 | AH9035 | 90 mm | 35 mm | 40 mm | 149.65 | par 100 Pièce | ||
462621 | AH19050/2 | 192 mm | 52 mm | 40 mm | 216.65 | par 100 Pièce | ||
462622 | AH19050/4 | 194 mm | 54 mm | 40 mm | 370.00 | par 100 Pièce | ||
462623 | AH29050/2 | 292 mm | 52 mm | 40 mm | 291.00 | par 100 Pièce | ||
462624 | AH29050/4 | 294 mm | 54 mm | 40 mm | 528.00 | par 100 Pièce | ||
462625 | AH39050/2 | 390 mm | 52 mm | 40 mm | 312.00 | par 100 Pièce | ||
462626 | AH39050/4 | 394 mm | 54 mm | 40 mm | 691.00 | par 100 Pièce | ||
462627 | AH49050/2 | 492 mm | 52 mm | 40 mm | 384.00 | par 100 Pièce | ||
462628 | AH49050/4 | 494 mm | 54 mm | 40 mm | 855.00 | par 100 Pièce | ||
462629 | AH61050/2 | 612 mm | 52 mm | 40 mm | 470.00 | par 100 Pièce | ||
462630 | AH61050/4 | 614 mm | 54 mm | 40 mm | 1'026.00 | par 100 Pièce |
