Topfscharniere für Möbeltüren

Scharniere von Hettich, das Herz guter Türen. Unschlagbare Lösungen für jedes Möbelprogramm. Innovativ, funktionssicher, langlebig. Höchste Qualität, raffinierte Montage- und Verstellmöglichkeiten. Mehr Komfort durch Öffnen mit Push to open oder mit Sensys, dem Scharnier mit integrierter Dämpfung für sanftes Schliessen.

Scharnier-Perfektion, von Hettich.

Topfdurchmesser

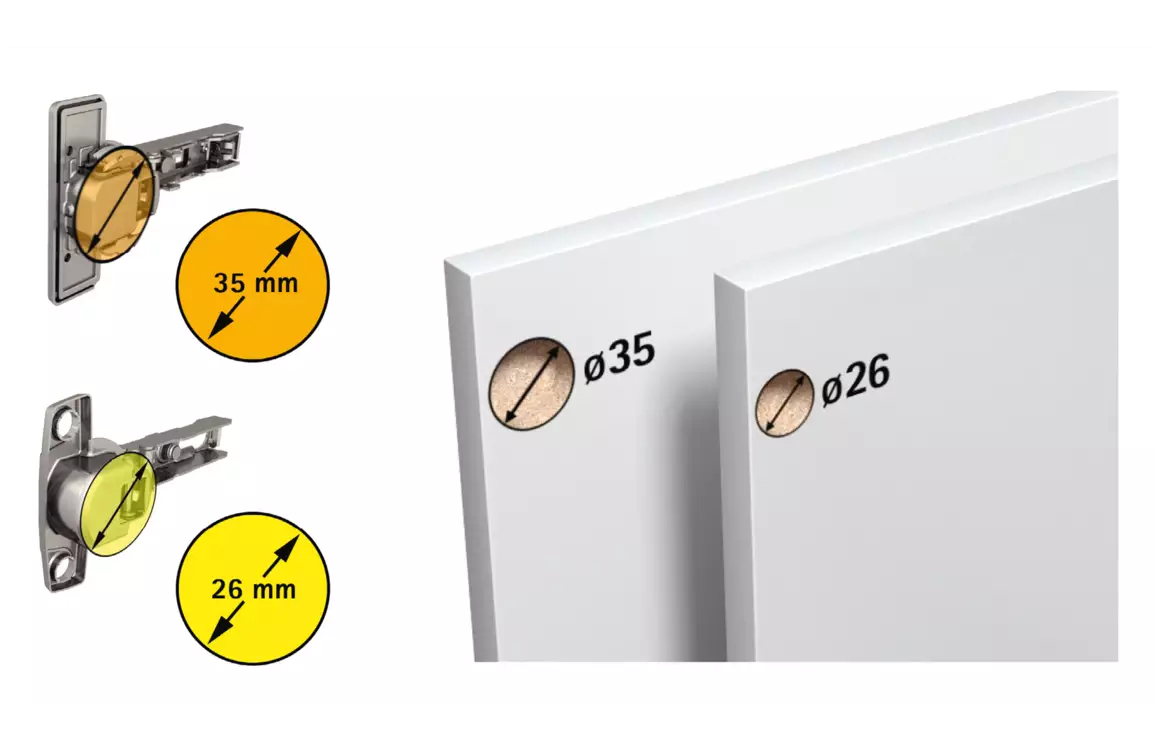

Es gibt zwei Grössen von Standard-Topfscharnieren: Kleider- oder Küchenschränke werden meistens mit Scharnieren ausgestattet, die einen Topfdurchmesser von 35 mm haben.

Drehtüren für kleinere Möbel, wie z. B. Badezimmerschränke oder auch Mitnahmemöbel, können mit unserem Mini-Topfscharnier montiert werden. Dieses Scharnier hat einen Topfdurchmesser von nur 26 mm.

Anschlagarten

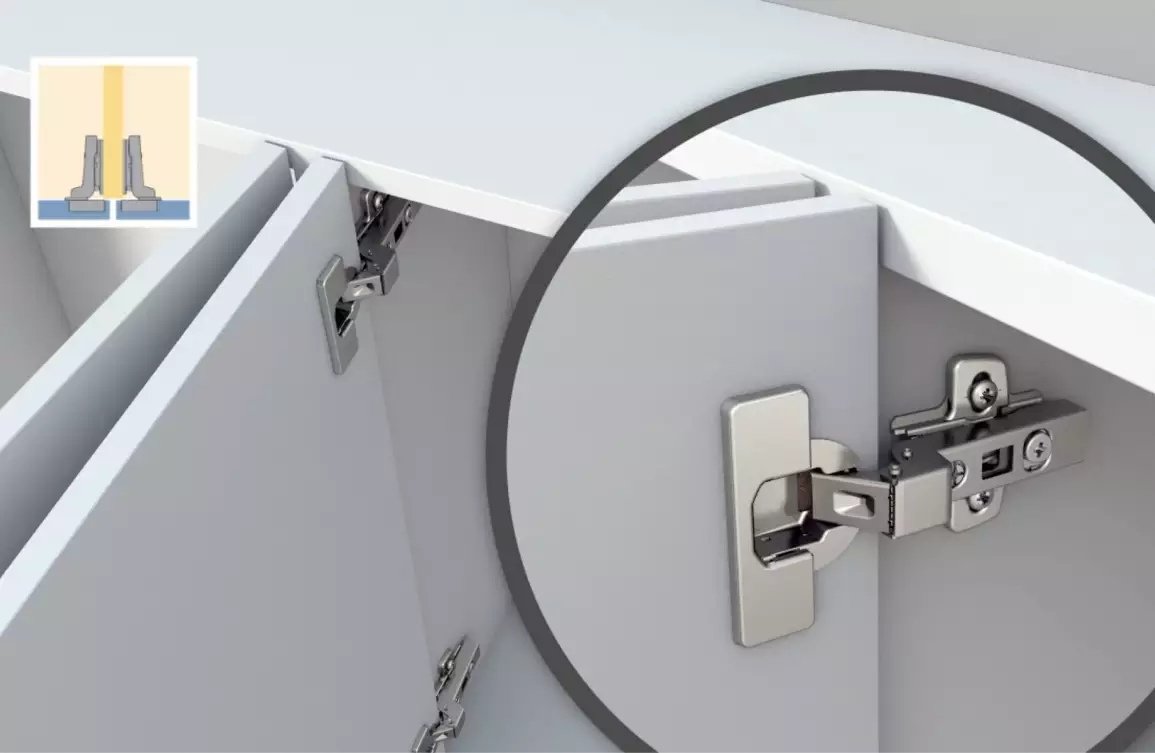

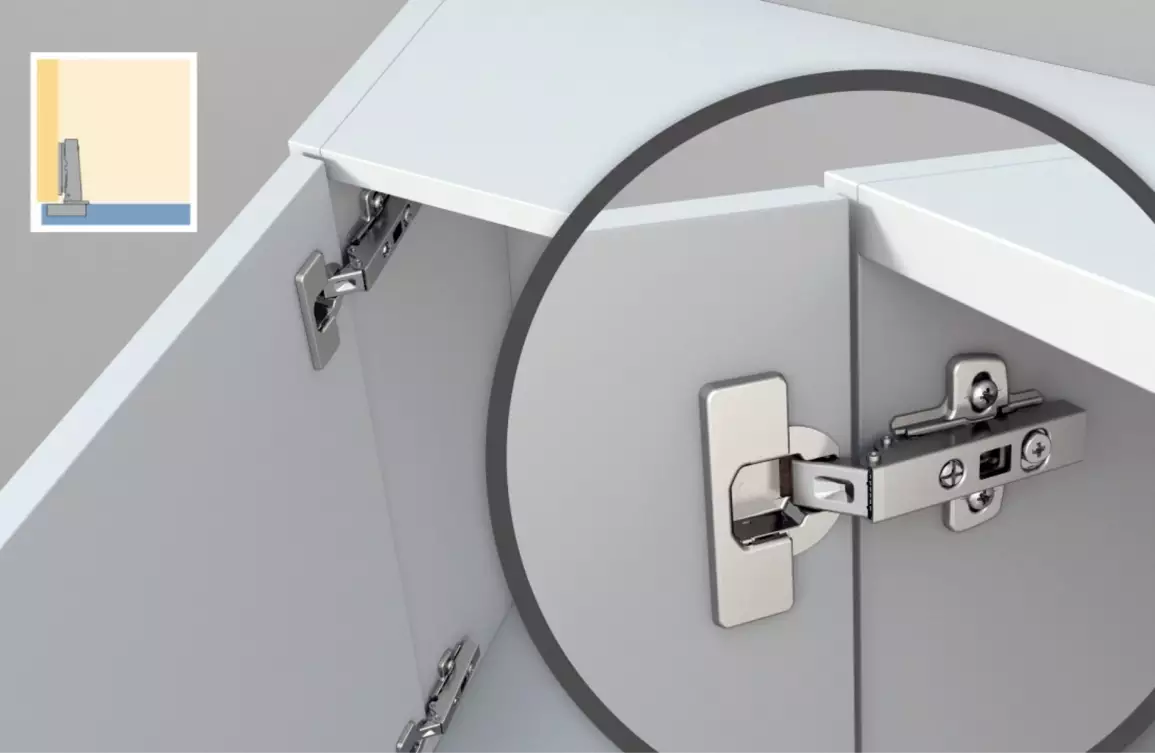

Topfscharniere gibt es in drei verschiedenen Anschlagarten. Die Anschlagart einer Möbeltür gibt die Position der Tür zum Möbelkorpus an.

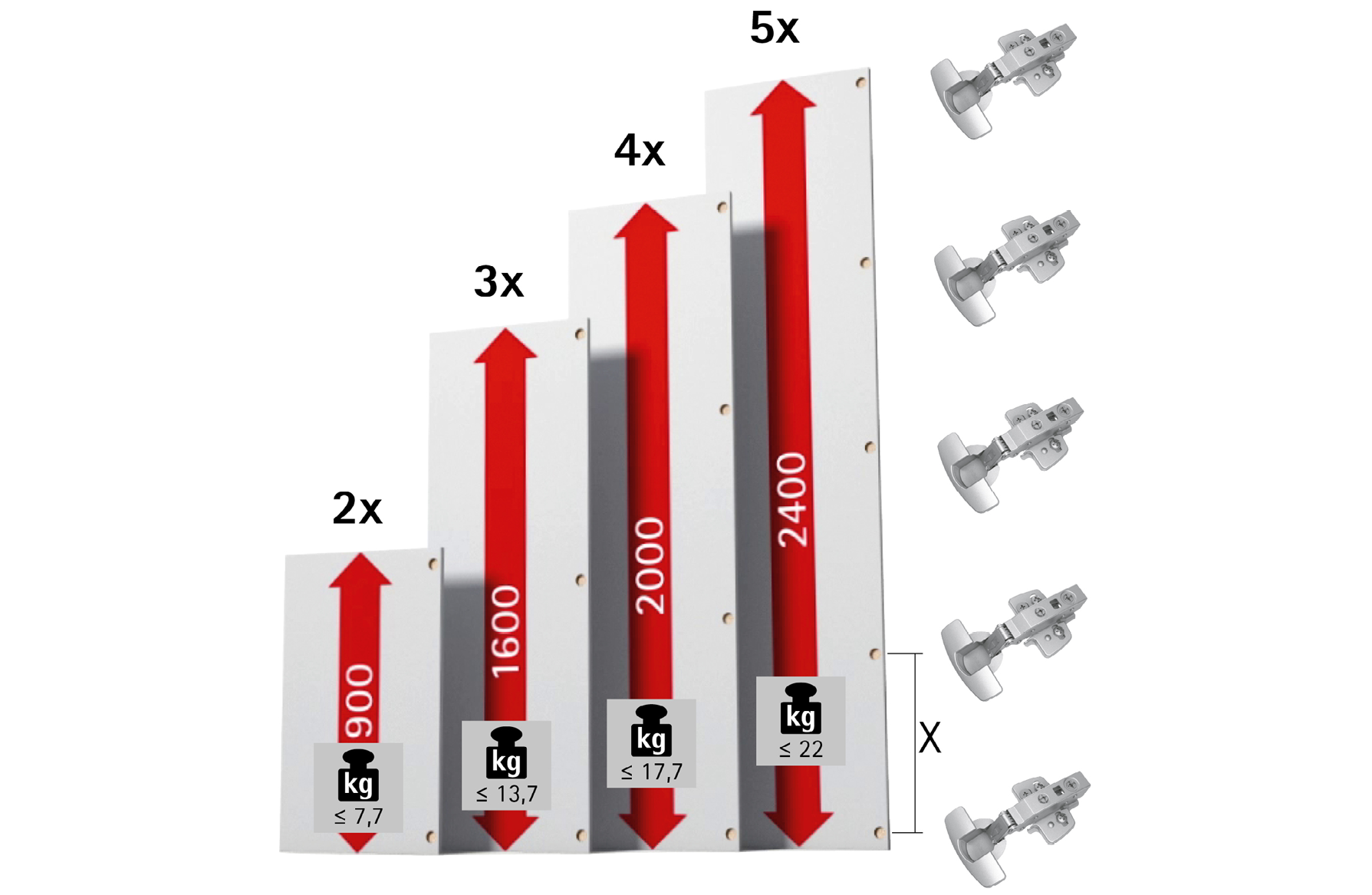

Scharnieranzahl je Tür

Die in der Praxis vorkommenden Faktoren sind von Fall zu Fall sehr unterschiedlich. Deshalb ist die im Schaubild genannte Scharnieranzahl nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand X zwischen den Scharnieren grundsätzlich so gross wie möglich festzulegen. Der Abstand X muss mindestens 280 mm betragen.

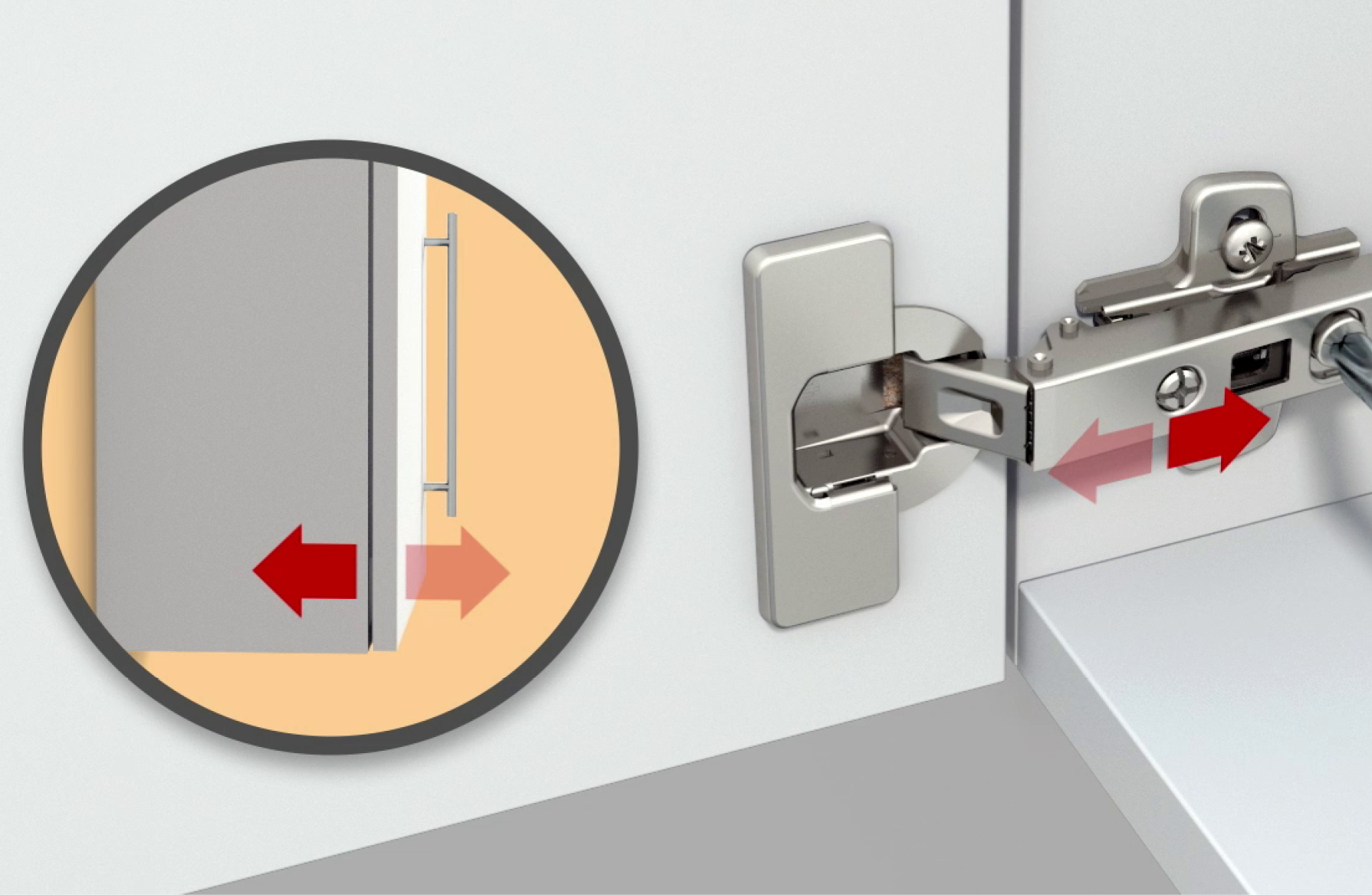

Verstellmöglichkeiten

Damit Drehtüren mit dem Möbelkorpus richtig abschliessen und die Möbel ein sauberes Fugenbild bekommen, kann man unsere Topfscharniere nach dem Einbau so justieren, dass die Türen optimal ausgerichtet sind.

Die Justierung kann auf drei verschiedenen Ebenen durchgeführt werden:

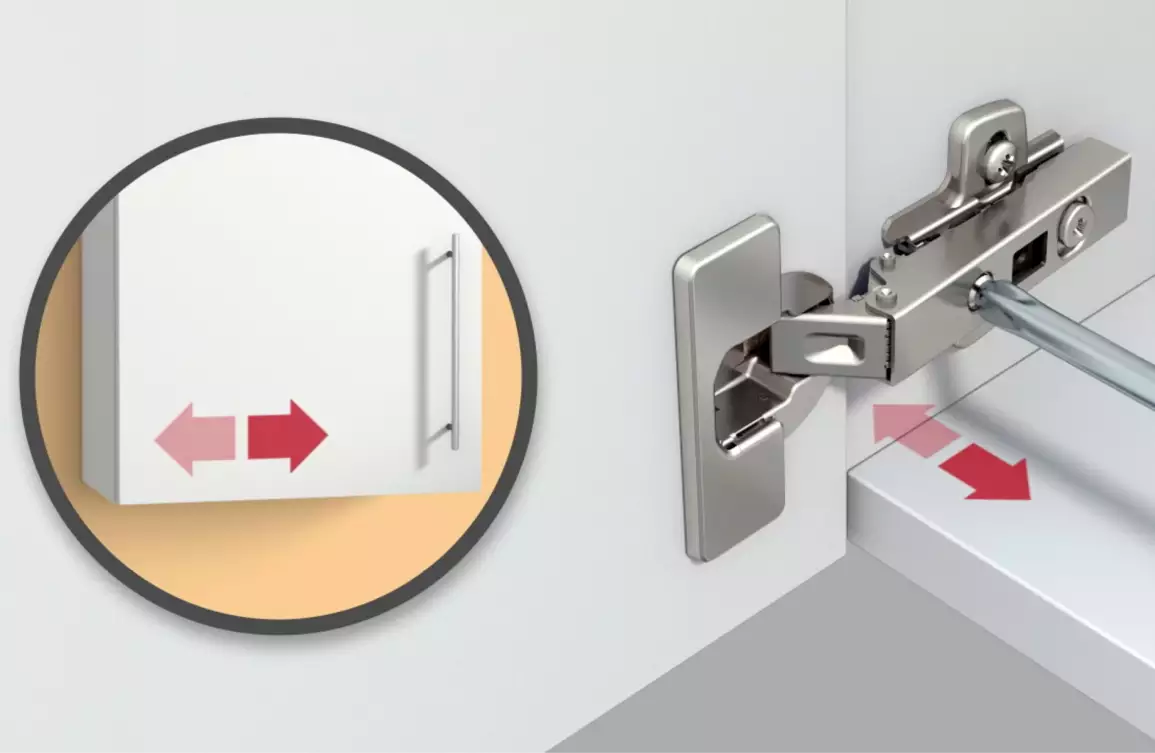

Über zwei Schrauben am Scharnier und den Schrauben an der Montageplatte können Möbeltüren in der Auflage, in der Tiefe sowie in der Höhe verstellt werden.

Scharniermontagearten (Scharnierarm)

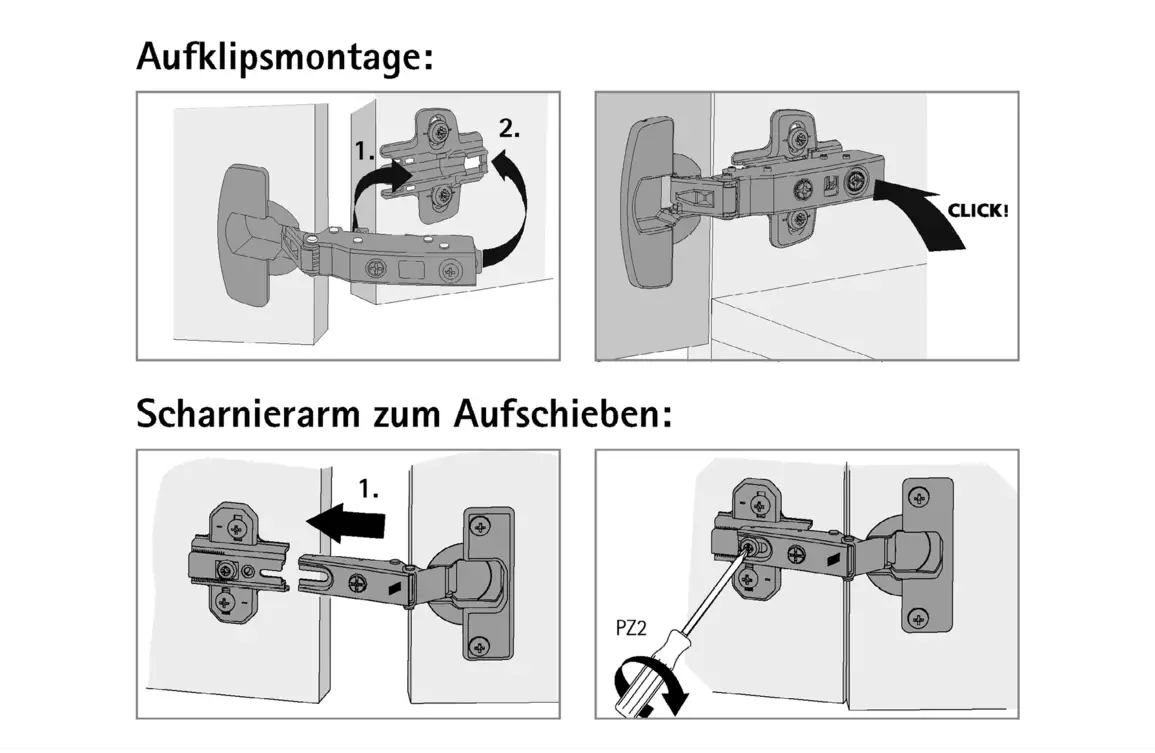

Hettich Topfscharniere gibt es mit verschiedenen Montageoptionen, um den Scharnierarm auf der Montageplatte zu befestigen.

Anforderungsgerechte Qualität

Die Qualität der Scharniere wird laufend überwacht. Den unterschiedlichen Qualitätsanforderungen von Märkten und Branchen wird individuell Rechnung getragen. Die untenstehenden Abbildungen stellen beispielhaft einige Prüfvorgänge vom Prinzip her dar.

Korrosionsprüfung: Hettich Scharniere erfüllen die Korrosionsanforderungen gemäss EN 15570 nach dem Prüfverfahren 72 h Schwitzwassertest nach EN 6270.

Qualitätssicherung: Die Prozesse der Qualitätssicherung von Hettich Scharnieren sind zertifiziert nach EN ISO 9001, Zert.-Nr. DE8000209

Topfscharnier – Produktfamilien

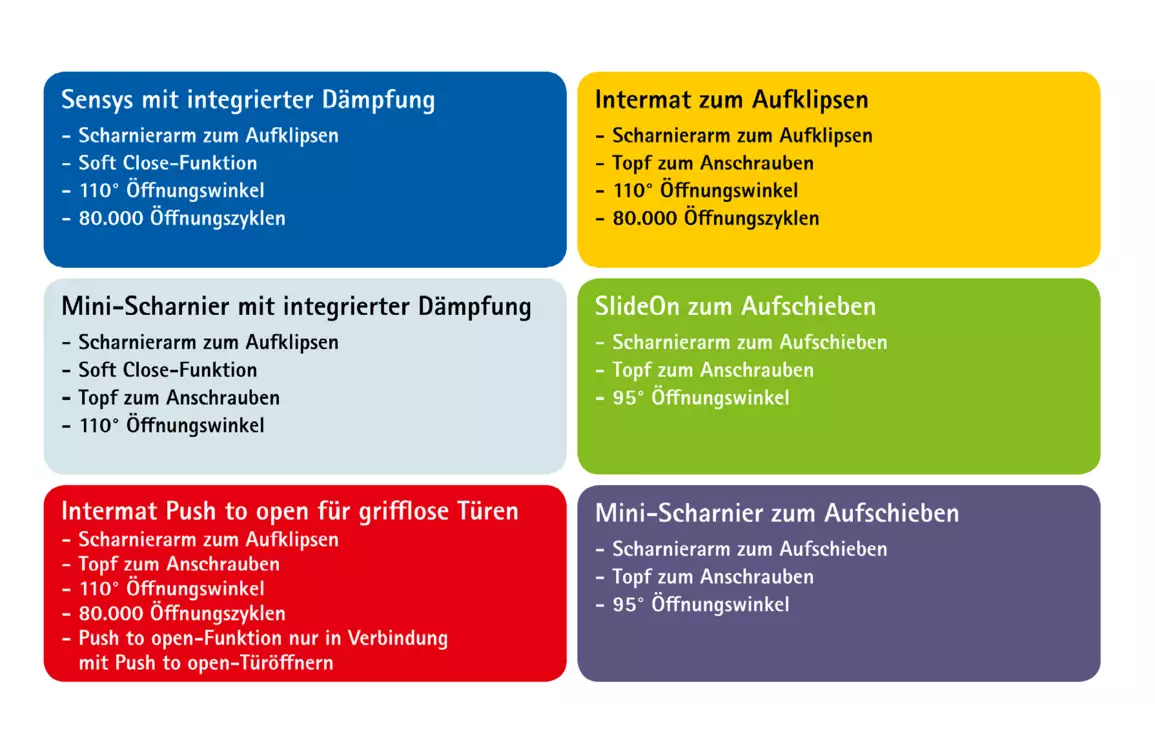

Hettich hat im Bereich Topfscharniere verschiedene Produktfamilien. Diese haben teilweise unterschiedliche Eigenschaften. So gibt es zum Beispiel eine Produktfamilie mit einem Topfdurchmesser 35 mm und integrierter Dämpfung. Im Bild finden Sie die unterschiedlichen Arten von Topfscharnieren.
