SST Passverbinder Typ ETB Aluminium

Beschreibung: Die ETB-Passverbinder eignen sich sowohl für Hauptträger-Nebenträgeranschlüsse als auch für Stützen-Nebenträgeranschlüsse.

Vorteil

Es können Anschlüsse mit Neigungen 15° nach unten (β = -15°) und bis 90° nach oben sowie Schrägen von 15° bis 165° ausgeführt werden.

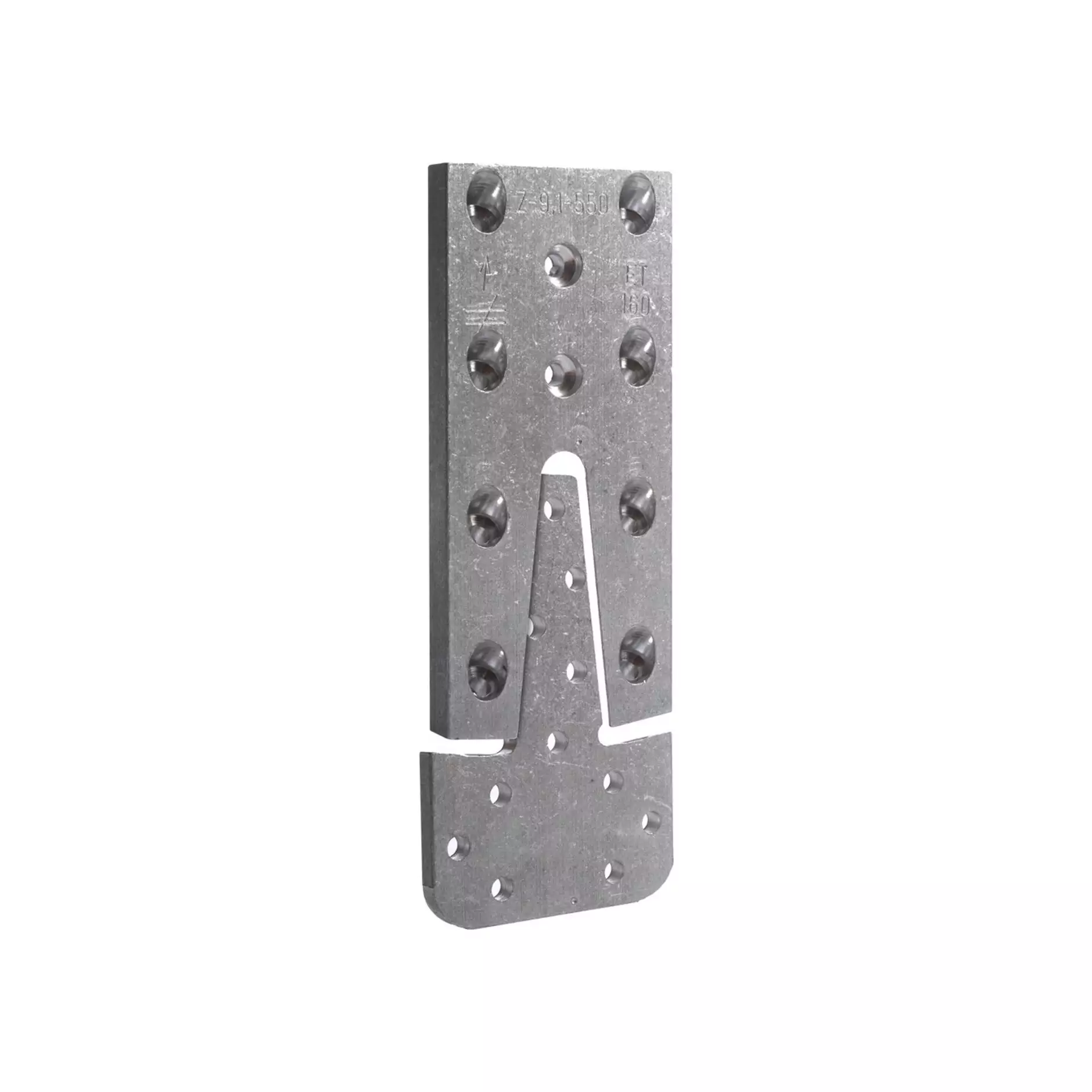

2-teiliger Verbinder aus Aluminium für Sichtholz-Anschlüsse, die keine Verarbeitungsspuren erkennen lassen.
Der ETB Passverbinder eignet sich sowohl für Hauptträger-Nebenträger-Anschlüsse als auch für Stützen-Riegel-Verbindungen in Balken aus Brettschichtholz oder Nadelvollholz zur Aufnahme von Belastungen in die Einschubrichtung.
Es sind auch Schräganschlüsse und nach oben geneigte Anschlüsse möglich.

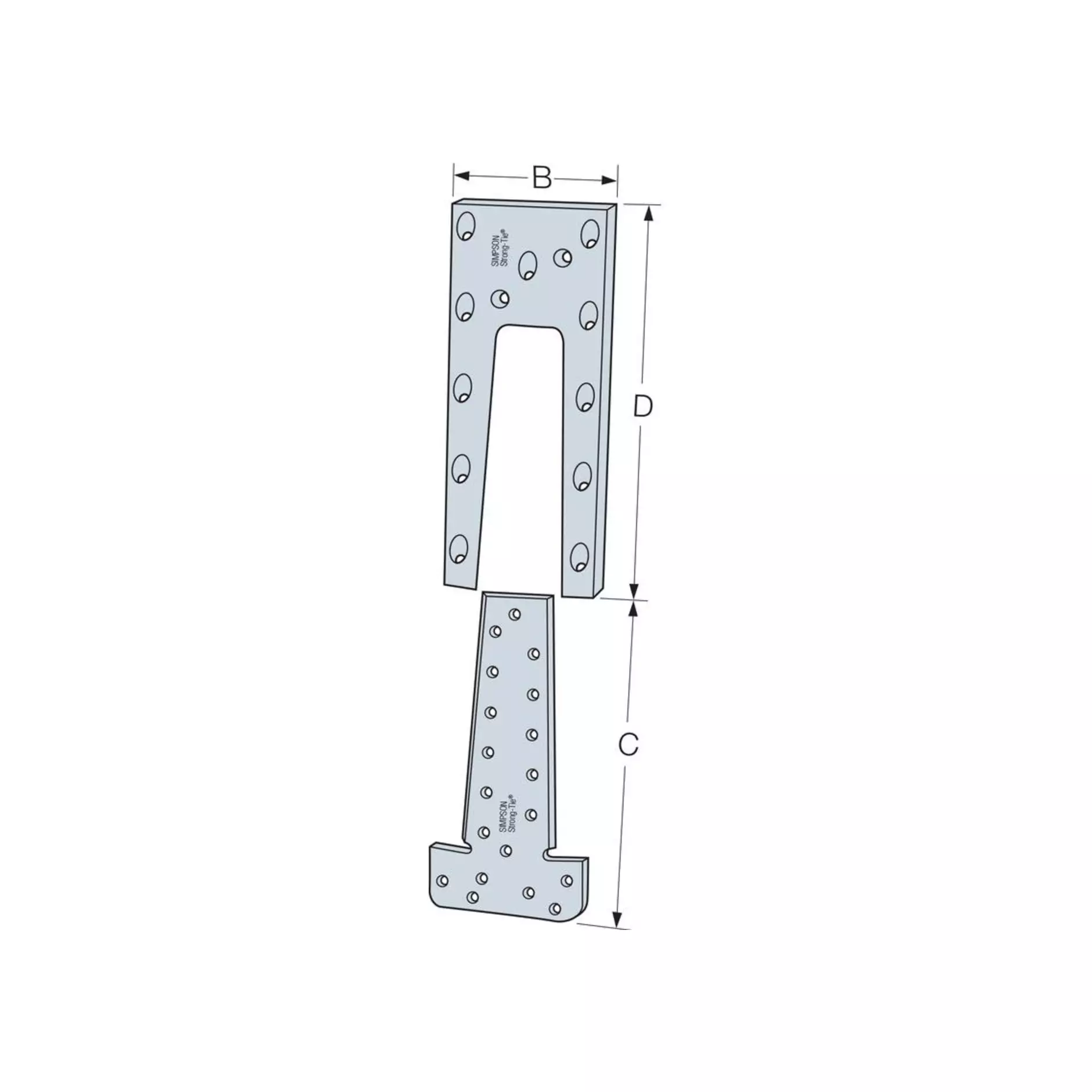

Das einfache Einhängen der Einschubplatte auf die T-Platte ermöglicht eine passgenaue und schnelle Montage.
Bei entsprechender Überdeckung ist der Verbinder für Konstruktionen mit Brandschutzanforderungen bis 30 Minuten (R30) verwendbar.

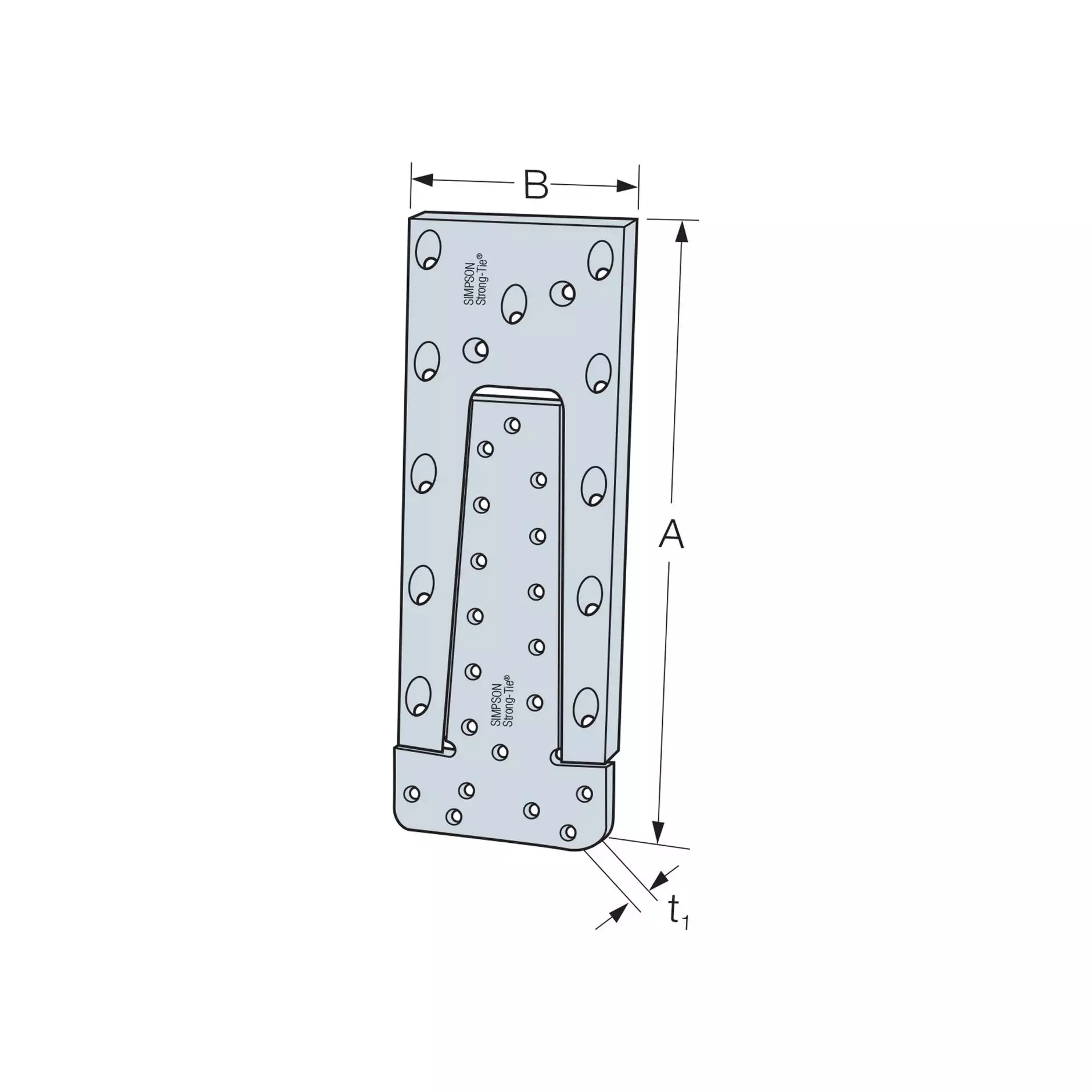

Ausführung und Spezifikationen

Artikelnr.	Typ	A	B	C	Brutto CHF	ME
462849	ETB90-B	90 mm	60 mm	58 mm	30.35	pro Stück
462850	ETB120-B	121 mm	60 mm	85 mm	48.30	pro Stück
462851	ETB160-B	166 mm	60 mm	95 mm	43.00	pro Stück
201440	ETB190-B	195 mm	75 mm	138 mm	45.00	pro Stück
462853	ETB230-B	230 mm	75 mm	138 mm	51.90	pro Stück
